Assa ABLOY MP520 - Elektomotorický samozamykací vícebodový dveřní zámek, s ex.ústřednou

Použití

• Pro vnitřní i plášťové dveře - Vhodný pro dveře s velkým počtem průchodů, 200 a více za den.
• Lze použít do bezpečnostních dveří.
• Lze použít do požárně odolných dveří.
• Vhodný pro řešení dveří s designovým madlem.
• Elektromotorický zámek je vhodný pro spojení s různými typy pohonů, viz. kapitola „Pohony dveří“.
• Určen jak pro průchozí dveře se čtečkou na obou stranách, tak pro vstupní dveře, které jsou ovládány jen z venkovní strany – z vnitřní strany má antipanic funkci, která vždy umožňuje otevřít dveře stisknutím kliky = nouzový východ nebo panikové hrazdy = panikový únikový východ.
• Vhodný pro únikové dveře.

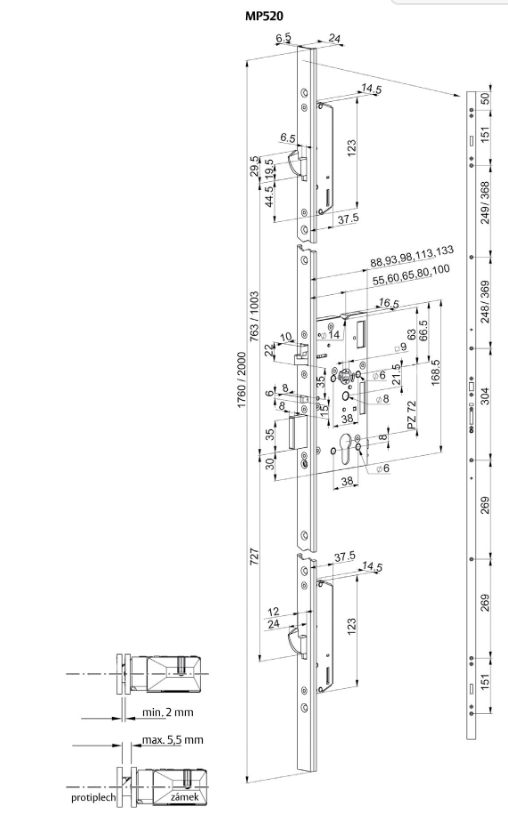

Rozměr čela zámku: 24 x 1760 mm
Rozměry zámku: backset 55 mm, rozteč 72 mm, čtyřhran 9 mm

Výhody

• pravolevý - oboustranná střelka
• samozamykací
• paniková funkce
• rychlé odemčení zámku = 0,7s kompletní certifikace

Popis funkcí zámku

• Po příchodu aktivačního signálu je motoricky zatažena hlavní závora zámku a oba přídavné háky zámku.
• V případě výpadku napájení zůstává zámek v uzamčeném stavu (nelze použít reverzní režim).
• V případě odemčení zámku je možné dveře otevřít pouhým „zatlačením“ na dveře.
• Zámek je propojen s externí ústřednou EA420 (je součástí dodávky každého elektromotorického zámku).
• Pomocí ústředny lze nastavit dobu odemčení zámku (2-15 s), ústředna obsahuje svorky pro připojení monitorovacích kontaktů.
• Ústředna také kontroluje provozní stav zámku.
• Zámek je elektronicky chráněn proti vysunutí závory/háků mimo zárubeň.
• Zámek je možné vždy otevřít pomocí cylindrické vložky z obou stran dveří.
• Zámek je možné osadit kováním typu madlo/madlo pro oboustrannou kontrolu vstupu.
• Jednotné napájení 12–24V DC, 12–18V AC.

Monitorovací funkce

• Dveře – otevřeny / zavřeny Klika – stisknuta / volná Klíč – odemyká / volný Závora - zatažena / vysunuta

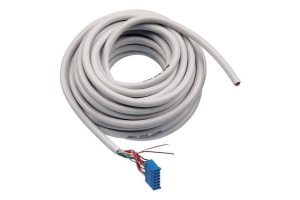

• Nutné použít kabel EA218 (6m) nebo EA219 (10m).

Samozamykací funkce

• Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vysunutí hlavní dělené střelky dojde k automatickému vysunutí závory  a háků a následnému zablokování hlavní střelky.
• Zámek je pevně uzamčen ve čtyřech bodech. Otevření zámku je možné pomocí cylindrické vložky z obou stran.
• Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout.

Bližší technické detaily naleznete v příloze.
