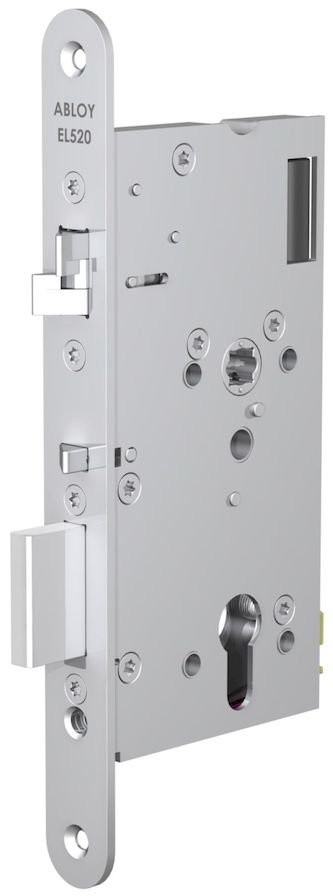

Assa ABLOY Certa EL520 - Elektomotorický samozamykací dveřní zámek, s externí ústřednou

Použití
 Pro vnitřní i plášťové plné dveře – např. dřevěné.
• Vhodný pro dveře s velkým počtem průchodů, 200 a více za den.
• Lze použít do bezpečnostních dveří.
• Lze použít do požárně odolných dveří.
• Vhodný pro řešení dveří s designovým madlem.
• Elektromotorický zámek je vhodný pro spojení s různými typy pohonů, viz. kapitola „Pohony dveří“.
• Určen jak pro průchozí dveře se čtečkou na obou stranách, tak pro vstupní dveře, které jsouovládány jen z venkovní strany – z vnitřní strany má antipanic funkci, která vždy umožňuje otevřítdveře stisknutím kliky = nouzový východ nebo panikové hrazdy = panikový únikový východ.
• Vhodný pro únikové dveře.

Výhody
• pravolevý - oboustranná střelka
• samozamykací
• paniková funkce
• rychlé odemčení zámku = 0,7s
• kompletní certifikace
• dvoubodové uzamčení dveří Popis funkcí zámku

Popis Funkce
• Po příchodu aktivačního signálu je motoricky zatažena hlavní závora zámku.
• V případě výpadku napájení zůstává zámek v uzamčeném stavu (nelze použít reverzní režim).
• V případě odemčení zámku je možné dveře otevřít pouhým „zatlačením“ na dveře.

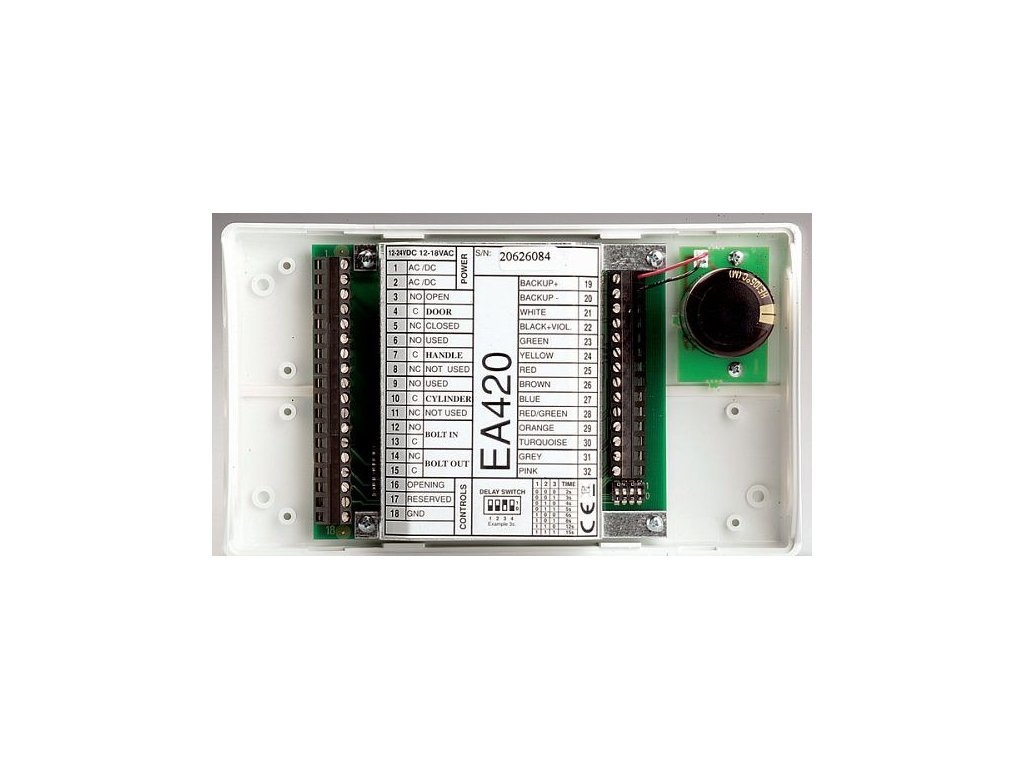

• Zámek je propojen s externí ústřednou EA420 (je součástí dodávky každého elektromotorického zámku). Pomocí ústředny lze nastavit dobu odemčení zámku (2-15 s), ústředna obsahuje svorky pro připojení monitorovacích kontaktů. Ústředna také kontroluje provozní stav zámku.
• Zámek je elektronicky chráněn proti vysunutí závory mimo zárubeň.
• Zámek je možné vždy otevřít pomocí cylindrické vložky z obou stran dveří.
• Zámek je možné osadit kováním typu madlo//madlo pro oboustrannou kontrolu vstupu.
• Jednotné napájení 12–24V DC, 12–18V AC.

Monitorovací funkce
Dveře – otevřeny / zavřeny
Klika – stisknuta / volná
Klíč – odemyká / volný Závora - zatažena / vysunuta.
Nutné použít kabel EA218 (6m) nebo EA219 (10m).

Samozamykací funkce
Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vysunutí hlavní dělené střelky dojde k automatickému vysunutí závory (háků) a následnému zablokování hlavní střelky.
Zámek je pevně uzamčen ve dvou (u vícebodového zámku ve čtyřech) bodech.
Otevření zámku je možné pomocí cylindrické vložky z obou stran.

Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout.

Provozní režimy

Impulzní
Po příchodu aktivačního signálu zůstává zámek otevřen po nastavenou dobu otevření v rozmezí 2-15 sekund.
Doba otevření se volí pomocí spínačů DIP. Po uplynutí této doby se zámek ve dveřích znovu uzamkne.
Při otevření dveří dojde po zavření k okamžitému uzamknutí.

Trvalý
Zámek zůstává odemčen po dobu trvání aktivačního signálu (tzv. denní režim). Po přerušení signálu se zámek uzamkne.

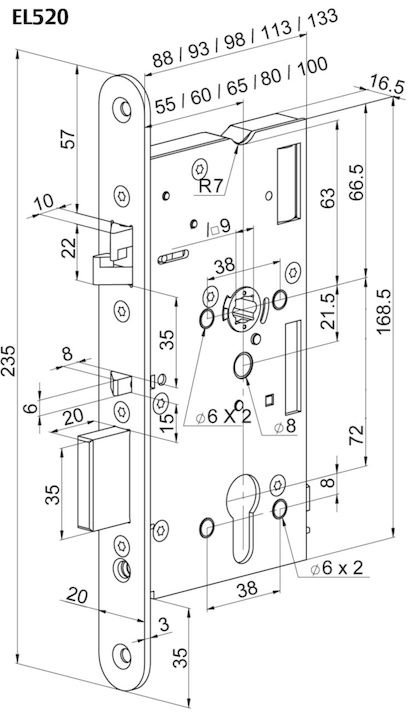

Terchnické detaily naleznete v příloze.
